Высоковольтный ввод ВК-35 УХЛ1 с полимерной кремнийорганической изоляцией предназначен для ремонта, продления ресурса и комплектации масляных выключателей типа С-35 (С-35М), ВТ-35, МКП-35, ВМ-35, ВБЭТ-35 на класс напряжения 35 кВ, работающих в открытых распределительных устройствах переменного тока 50 или 60 Гц. Категория внешней изоляции ввода - IV по ГОСТ 9920-89.

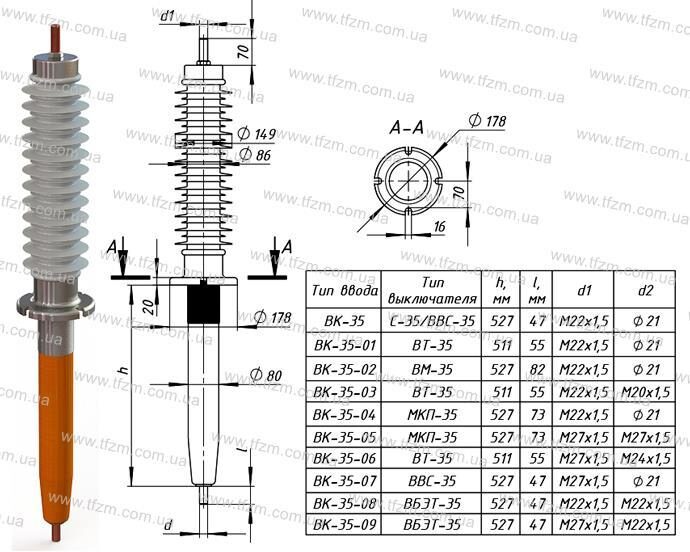

Условное обозначение ввода ВК-35-хх УХЛ1:
В - ввод для выключателя;
К - кремнийорганическая внешняя изоляция;
35 - номинальное напряжение, кВ;
01 - 09 - исполнение ввода в зависимости от строительной высоты, номинального тока, конструкции токоведущих шпилек;
УХЛ1 - климатическое исполнение и категория размещения согласно ГОСТ 15150-69.

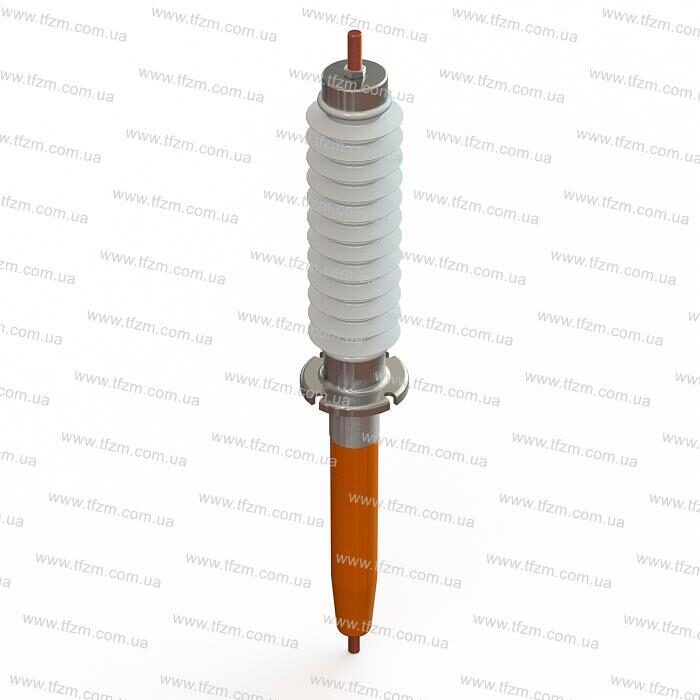

Ввод ВК-35 УХЛ1 представляет собой конструкцию, состоящую из электроизоляционной монолитной втулки с алюминиевым фланцем, выполненной по технологии RIP-изоляции, из изоляционного компаунда, покрытой защитной ребристой оболочкой из кремнийорганической (силиконовой) резиновой композиции.
Ввод ВК-35 УХЛ1 допускает установку под углом до 90 относительно вертикали и является полностью взаимозаменяемым с вводами производства Московского завода им. Баркова (ООО "Масса") серии ИВЕЮ.686351.010, ИВУЕ.686251.230, а также подходит для замены вводов с бумажной изоляцией старых годов выпуска, поставляемых завода-изготовителями выключателей типа 5БП.516.345, АГИЕ.686381.001.

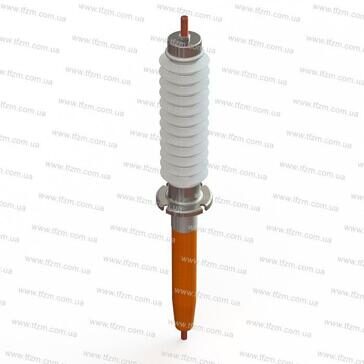

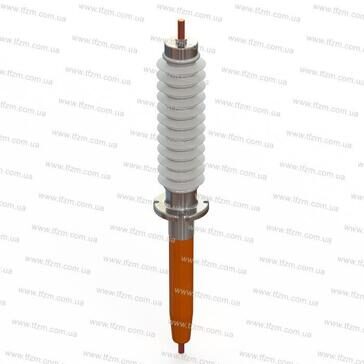

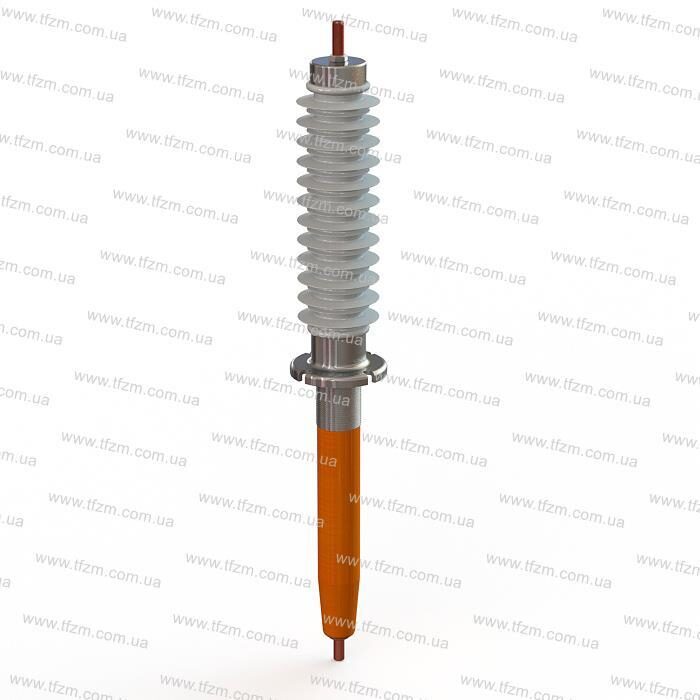

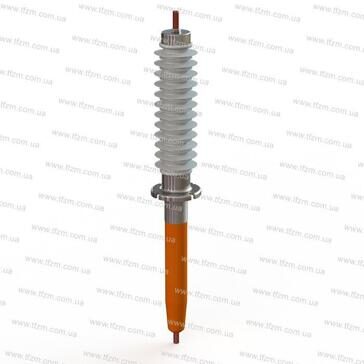

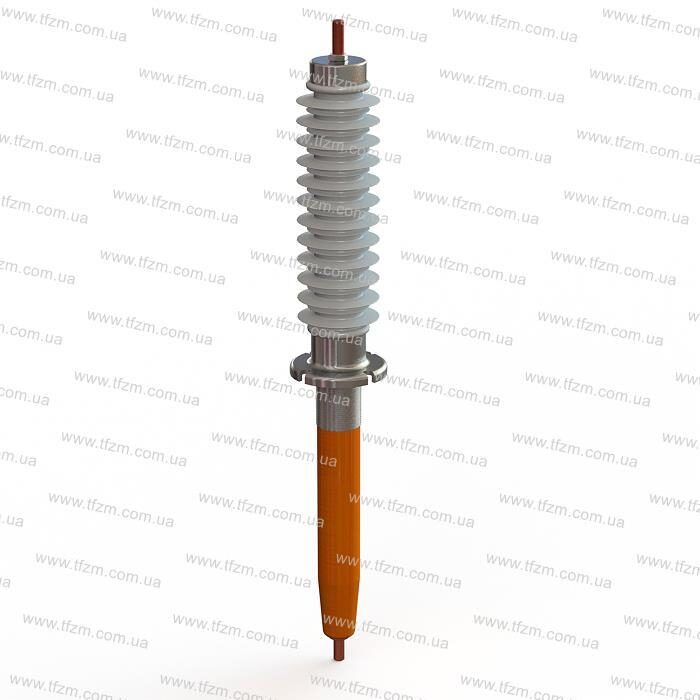

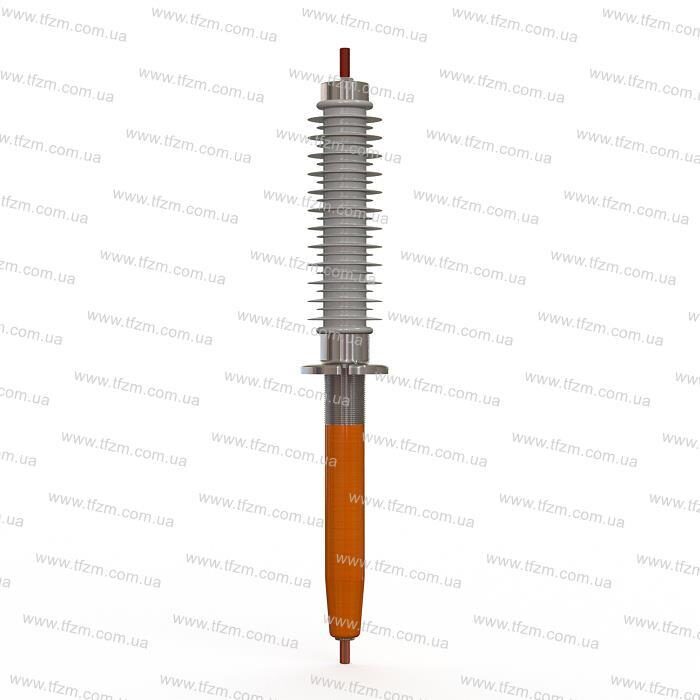

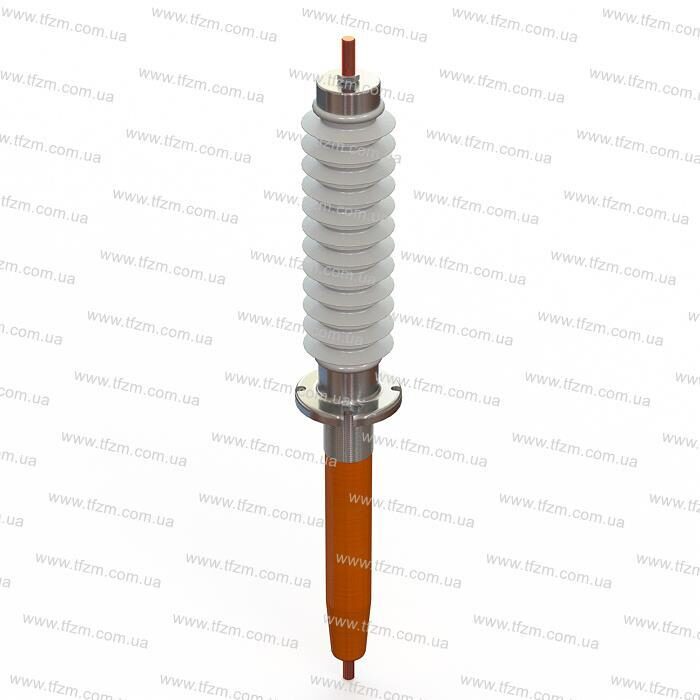

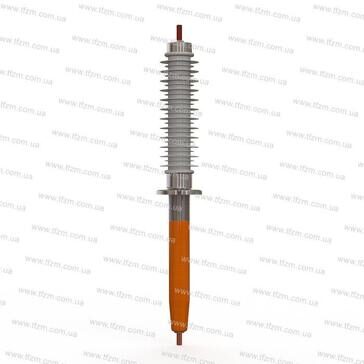

Высоковольтный ввод ВК-35 УХЛ1
