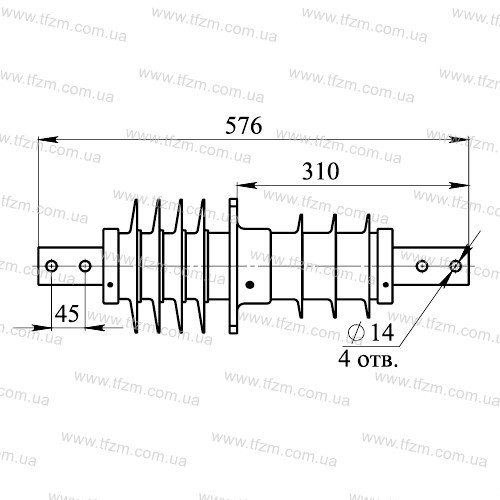

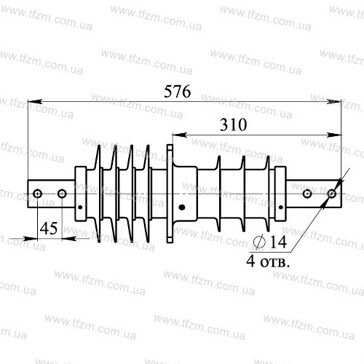

Изолятор ИППУ-10/630-8-03 УХЛ1

Артикул: ИППУ-10/630-8-03УХЛ1

0,00 грн.

Добавить к сравнению

Номинальное напряжение, кВ:
10
Номинальный ток, А:
630
Минимальная разрушающая сила при изгибе, кН:
8
Длина пути утечки не менее, мм:
440
Степень загрязнения в районе эксплуатации:
IV (3,1 см/кВ)
Материал изолятора:
полимер
Масса,кг:
6
Варианты обозначения:
изолятор ИППУ10/630-8-03 УХЛ1
Код УКТ ВЭД:
8546 90 10 00

Описание товара

Полимерный проходной изолятор ИППУ-10/630-8 УХЛ1 (наружной установки на 10 кВ, 630 А) предназначен для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи. Проходные изоляторы могут работать в установках при температурах от –45° до +40°С при высоте установки не более 1000 м над уровнем моря.

Структура условного обозначения изолятора ИППУ-10/630-8 УХЛ1:

И - изолятор;
П - проходной;
П - полимерный;
У - усиленная внешняя изоляция, изготовленная из кремнеорганической резины;
10 - номинальное напряжение изолятора, кВ;
630 - номинальный ток изолятора, А;
8 - минимальная разрушающая сила на изгиб, кН;
-01 ... -07 - исполнение изоляторов в зависимости от габаритных размеров, конфигурации шин, способа установки;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

Преимуществом полимерных проходных изоляторов ИППУ-10/630-8 УХЛ1 является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ, устойчивая работа в условиях сильного загрязнения. Изолятор ИППУ-10/630-8 УХЛ1 подходит для эксплуатации в условиях с IV СЗА согласно ГОСТ 9920. Завод имеет возможность поставки проходных изоляторов с установочными размерами фланцев по требованию заказчика и присоединительными размерами токоведущих шин. Проходной полимерный изолятор ИППУ-10/630-8 УХЛ1 может подойти для замены проходных фарфоровых изоляторов типа ИПУ-10/630-7,5 УХЛ1 с овальным и квадратным фланцем, а также устаревших ПН-10-630-750 У1.

Изолятор ИППУ-10/630-8 УХЛ1 изготавливаются в девяти различных вариантах исполнения:
- ИППУ-10/630-8 УХЛ1 - основное исполнение, 10 кВ, с одной алюминиевой (сплав АД31) токоведущей шиной 50х6, квадратным фланцем 140х140, крепление с внутренней стороны, IV СЗА;
- ИППУ-10/630-8-01 УХЛ1 - исполнение -01, 10 кВ, с одной алюминиевой (сплав АД31) токоведущей шиной 50х6, овальным фланцем 2х175, крепление с внутренней стороны, IV СЗА;
- ИППУ-10/630-8-02 УХЛ1 - исполнение -02, 10 кВ, с одной алюминиевой (сплав АД31) токоведущей шиной 50х6, овальным фланцем 2х175, крепление с внутренней стороны, IV СЗА, уменьшенная строительная высота и длина пути утечки;

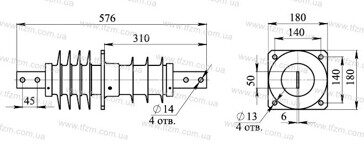

- ИППУ-10/630-8-03 УХЛ1 - исполнение -03, 10 кВ, с одной алюминиевой (сплав АД31) токоведущей шиной 50х6, квадратным фланцем 140х140, крепление с внутренней стороны, IV СЗА, уменьшенная строительная высота и длина пути утечки;
- ИППУ-10/630-8-04 УХЛ1 - исполнение -04, 10 кВ, с одной алюминиевой (сплав АД31) токоведущей шиной 50х6, квадратным фланцем 140х140, крепление изолятора с наружной стороны, IV СЗА;
- ИППУ-10/630-8-05 УХЛ1 - исполнение -05, 10 кВ, с одной алюминиевой (сплав АД31) токоведущей шиной 50х6, овальным фланцем 2х175, крепление изолятора с наружной стороны, IV СЗА;
- ИППУ-10/630-8-06 УХЛ1 - исполнение -06, 10 кВ, с одной алюминиевой (сплав АД31) токоведущей шиной 50х6, овальным фланцем 2х175, крепление с внутренней стороны, IV СЗА; нестандартное расстояние 60 мм. для крепления токоведущей шины;
- ИППУ-10/630-8-07 УХЛ1 - исполнение -07, 10 кВ, с одной алюминиевой (сплав АД31) токоведущей шиной 50х6, овальным фланцем 2х175, крепление с наружной стороны, IV СЗА, уменьшенная строительная высота и длина пути утечки;
- ИППУ-10/630-8-08 УХЛ1 - исполнение -08, 10 кВ, с одной медной (сплав М1Е) токоведущей шиной 50х6, овальным фланцем 2х175, крепление с наружной стороны, IV СЗА, уменьшенная строительная высота и длина пути утечки.

Цена на изолятор ИППУ-10/630-8 УХЛ1 определяется по дополнительному запросу в зависимости от варианта исполнения.
