Вал-изолятор (шатун-изолятор) СКЭФ-0,6/60 УХЛ1 предназначен для передачи вращательного движения вала электромеханического привода к встряхивающему механизму электрофильтров от коронирующих электродов напряжением 60 кВ постоянного тока в закрытом помещении при температуре окружающего воздуха до +70°С, кратковременно до +90°С.
Расшифровка условного обозначения изолятора:
- С – стержневой;
- К - кремнийорганическая резина (материал защитной оболочки);
- ЭФ - применение изоляторов - для электрофильтров;
- 0,6 – нормированный механический разрушающий момент, кН;
- 60 - значение номинального напряжения постоянного тока, кВ;
- 01, 02, 03 - исполнение изолятора по конструкции фланцев (основное исполнение цифры не указывают);
- УХЛ – климатическое исполнение для работы в умеренном холодном климате;
- 1 – категория размещения.
Изолятор СКЭФ 0,6/60 УХЛ1 состоит из стеклопластикового стерженя, двух металлических оконцевателей, закрепленных на концах стержня , и защитную ребристую оболочку из кремнийорганической резины, элементы которой (ребра, втулка) покрывают стержень и герметично соединены между собой и с другими деталями изоляторов. Наружная поверхность оконцевателей имеет антикоррозионное цинковое покрытие и соответствуют требованиям ГОСТ 13276-79.
Вал-изолятор (шатун-изолятор) СКЭФ-0,6/60 УХЛ1 подходит для замены изоляторов СК 06/60-ЭФ, ОСК-0,6/60-ЭФ, стеклопластиковых и фарфоровых шатун-изоляторов 2-4480 СБ и аналогичных.

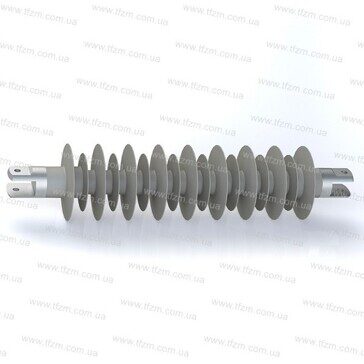

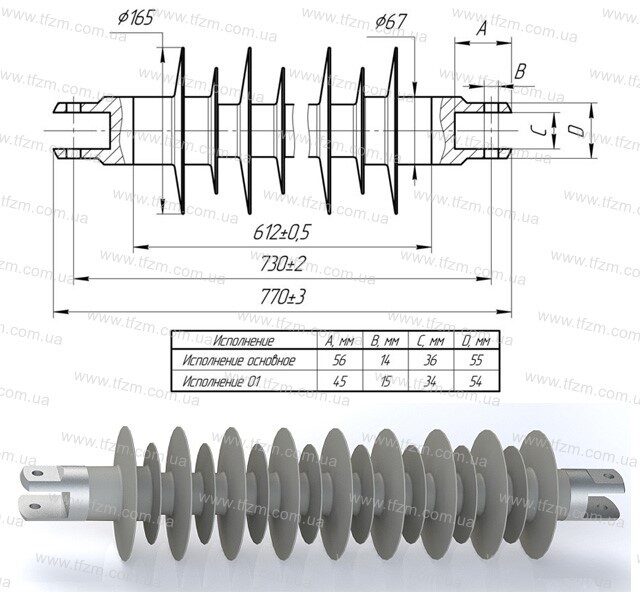

Вал-изолятор СКЭФ 0,6/60 УХЛ1, СКЭФ-0,6/60-01 УХЛ1

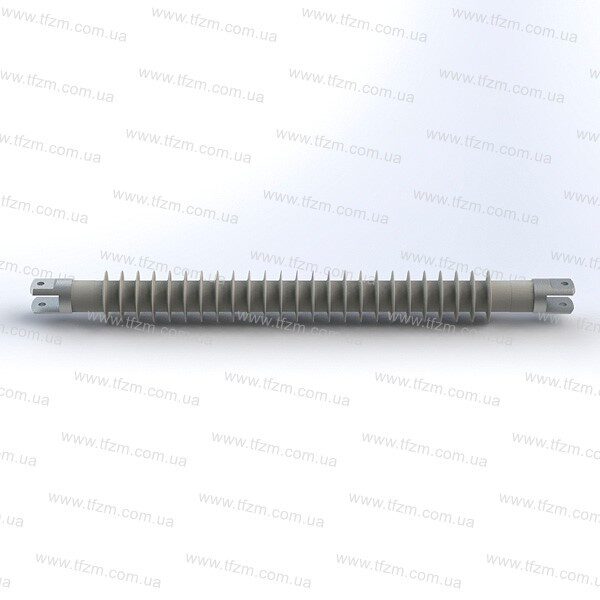

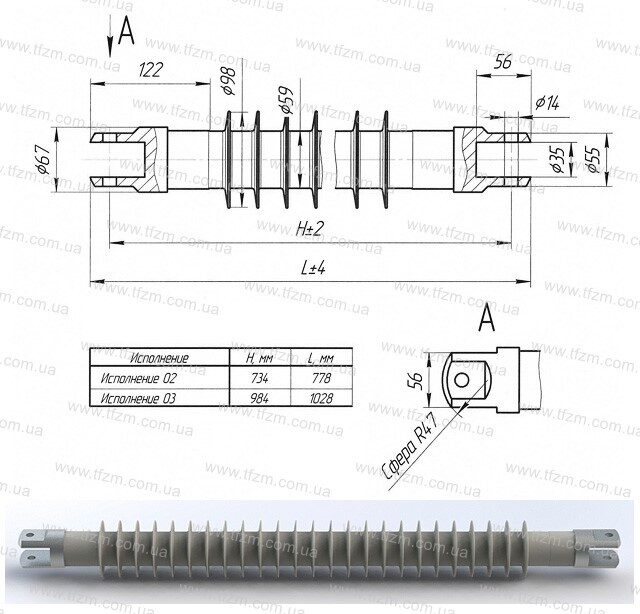

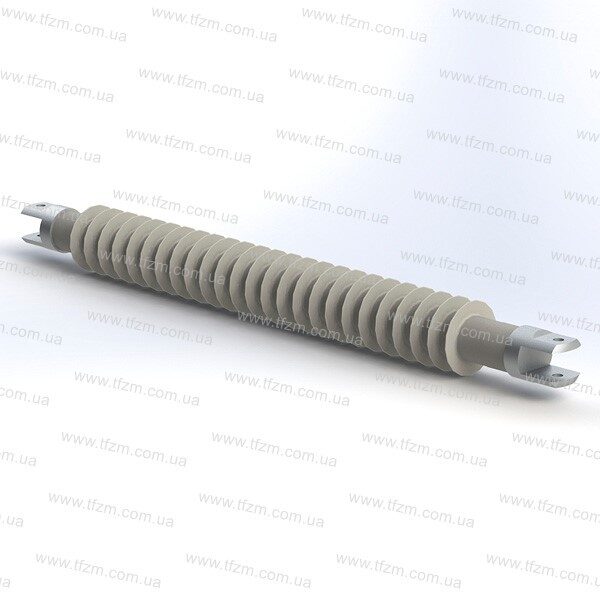

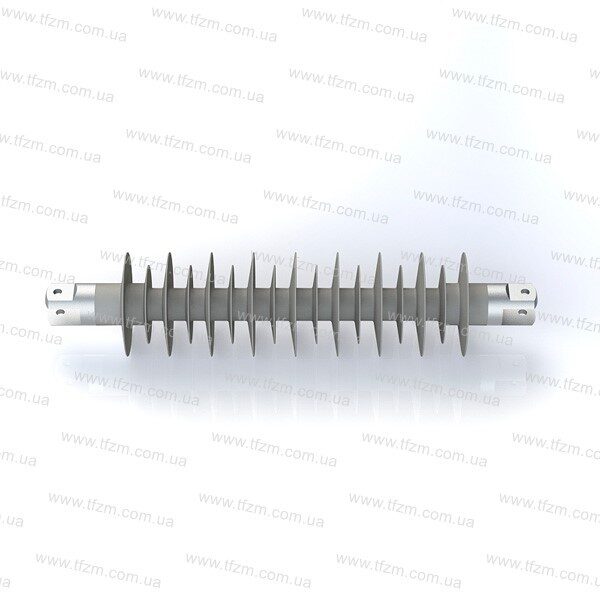

Вал-изолятор СКЭФ 0,6/60-02 УХЛ1, СКЭФ-0,6/60-03 УХЛ1
