Подвеска натяжная изолирующая СЕБТ.1.10Н-5-1(50-120) на базе подвесных полимерных изоляторов ЛКЦ 70-10-5 (ЛК 70-10 IV) предназначена для присоединения голых и изолированных проводов сечением 50-120 кв. мм. к металлоконструкциям анкерных, угловых и концевых опор линий 6-10 кВ в районах с сильной степенью загрязнения.
Структура условного обозначения подвески СЕБТ.1.10Н-5-1(50-120)
- СЕБТ - индекс изготовителя;
- 1 - одноцепная;
- 10 - класс напряжения ВЛ;
- Н - натяжная;
- 5 - степень загрязнения в соответствии с СОУ МПЕ 40.1.51.301:2004;
- 1 - исполнение подвески по входящим элементам;
- 50-120 - диапазон сечений присоединяемых проводов в кв. мм.

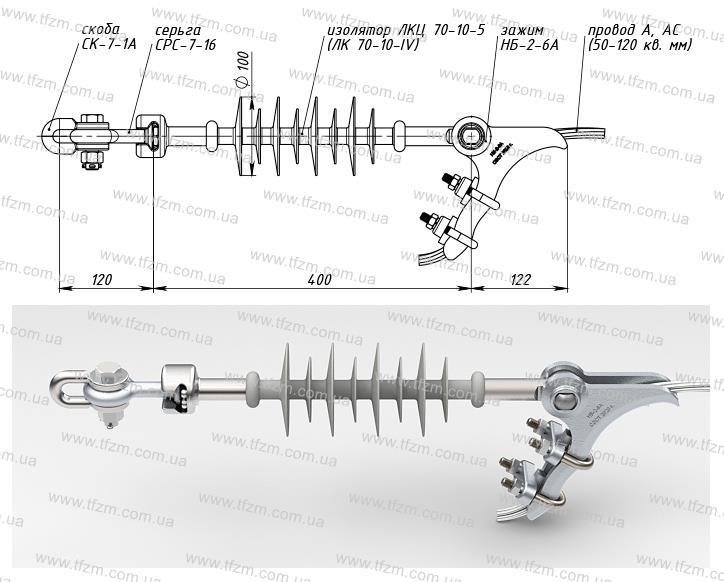

Натяжная подвеска СЕБТ.1.10Н-5-1(50-120) состоит из следующих элементов:
- скоба СК-7-1А - 1 шт.
- серьга СРС-7-16 (СР-7-16) - 1 шт.
- изолятор ЛКЦ 70-10-5 (или ЛК 70-10 IV) - 1 шт.
- зажим натяжной болтовой НБ-2-6А - 1 шт.
Подвеска натяжная изолирующая СЕБТ.1.10Н-5-1(50-120) обычно предназначена для установки неизолированных алюминиевых и сталеалюминиевых проводов сечением 50-120 кв. мм. типа АС-50/8; АС-70/11; АС-95/16; АС-120/19; А95; А120. Также натяжная подвеска данного типа может подойти для установки изолированных проводов СИП-3, AAsXSn 1х50; 1х70; 1х95; 1х120 сечением 50-120 кв. мм. при условии снятия изоляции в месте установки изолированного провода в зажим НБ-2-6А.

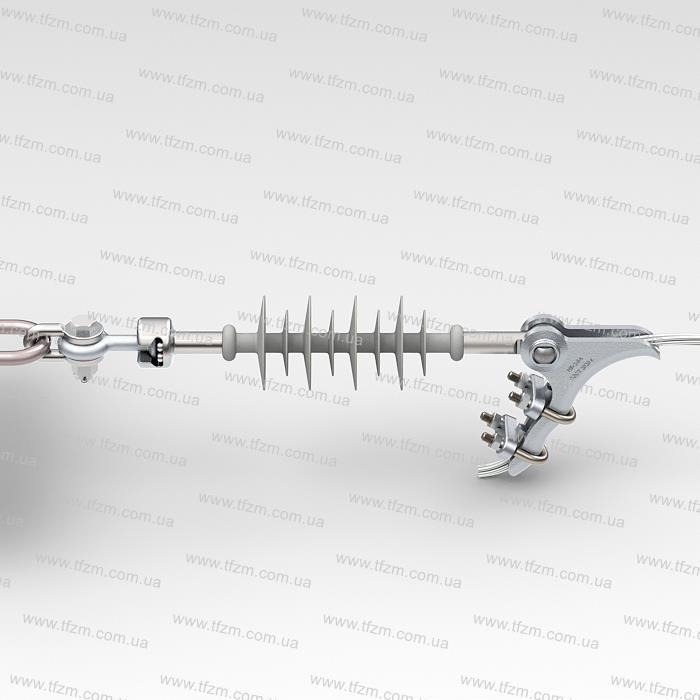

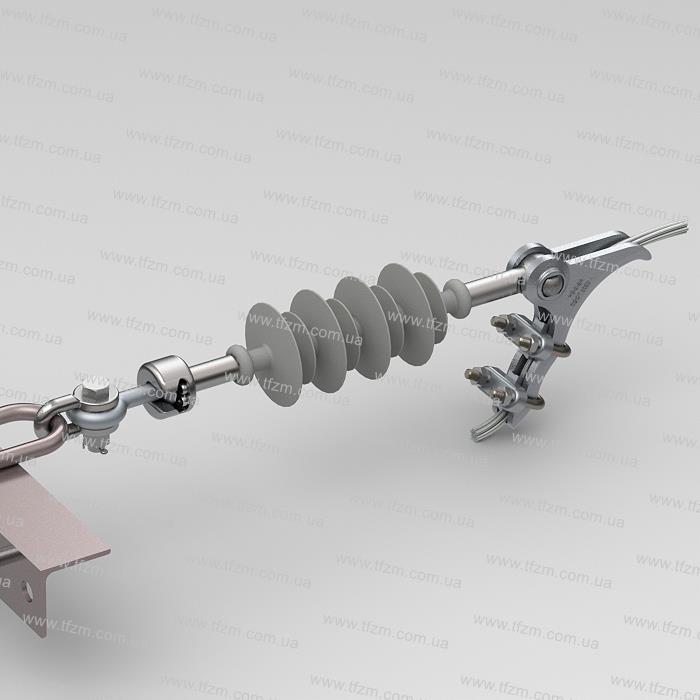

Подвеска натяжная изолирующая СЕБТ.1.10Н-5-1(50-120) подходит для установки в металлоконструкции (траверсы), которые не снабжены встроенной серьгой СРС-7-16, установленной в петлю металлоконструкции при изготовлении, например эта подвеска подходит к металлоконструкциям по проекту 1.16 или 111н.
В состав подвески СЕБТ.1.10Н-5-1(35-50) входит изоляция, рассчитанная на эксплуатацию в районах с самой сильной степенью загрязнения - IV по ГОСТ 9920 или 5 по СОУ МПЕ 40.1.51.301:2004 с длиной пути утечки не менее 730 мм.

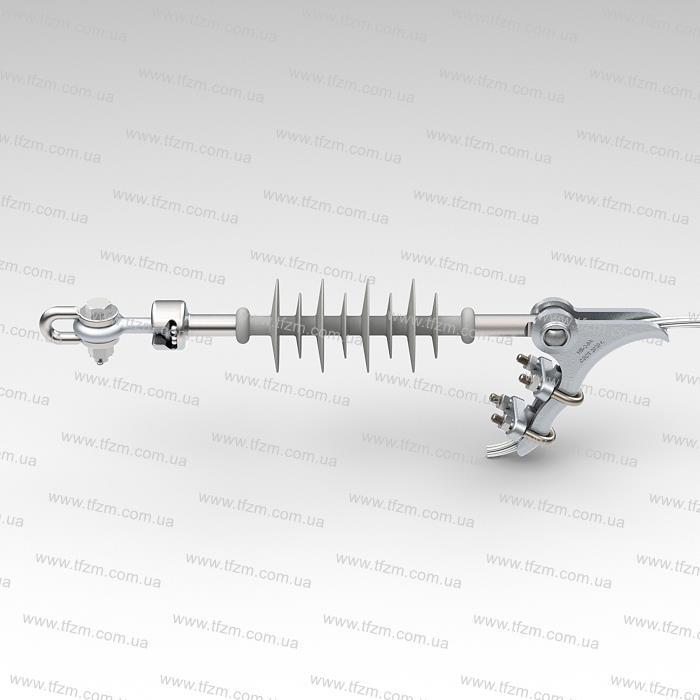

Подвеска натяжная изолирующая СЕБТ.1.10Н-5-1(50-120) для сильного загрязнения
